КЕЙС
ООО «РН Юганскнефтегаз», ООО «НПО «НХП»
ООО «РН Юганскнефтегаз», ООО «НПО «НХП»
- инжиниринговая компания, предоставляющая услуги в нефтяной, газовой и нефтехимической промышленности.
Выполнение ПНР и запуск в работу МУПСВ-Соровская:
Блок сепарирования/обезвоживания (в ёмкостном исполнении):
● Устройство предварительного отбора газа поз. УПОГ-1…УПОГ-3;
● Сепаратор нефтегазовый со сбросом воды поз. НГСВ-1…НГСВ-3;
● Буферная ёмкость нефти поз. БЕН-1…БЕН-3;
Блок буферной ёмкости подтоварной воды:
● Буферная ёмкость подтоварной воды поз. БЕВ-1…БЕВ-4;
Блок по закачке рабочего агента (ГНУ) с расходомерами на напорной линии:

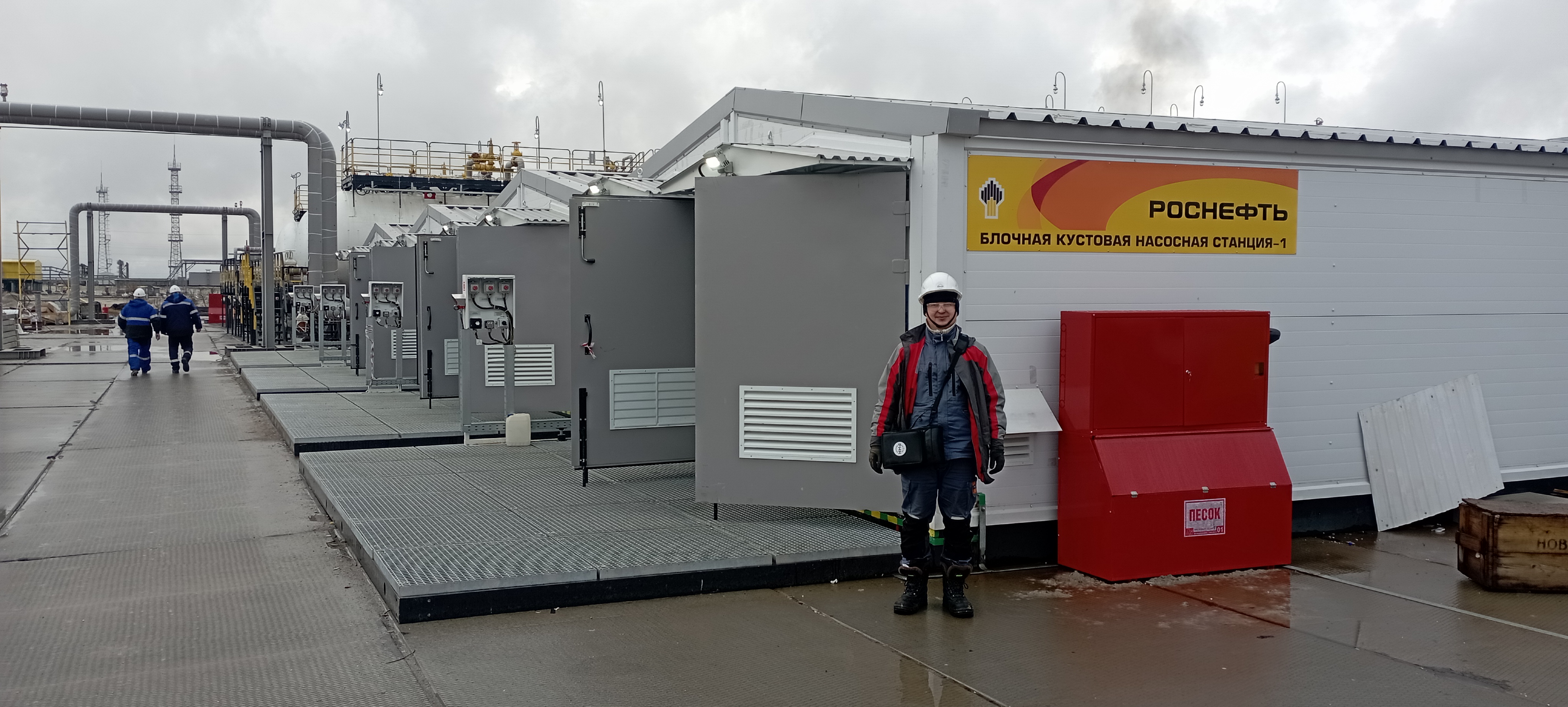

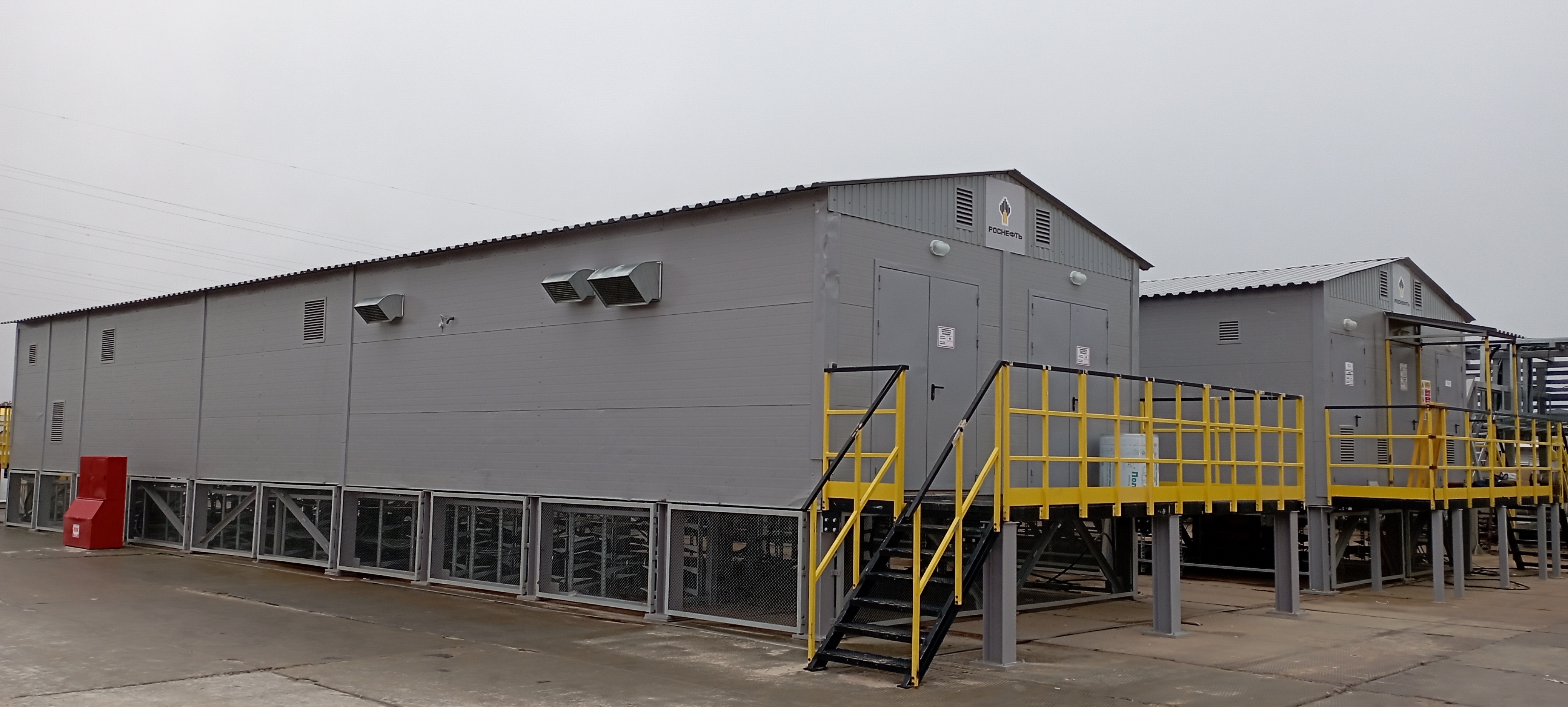

● Блок по закачке рабочего агента (ГНУ) поз. БКНС-1…БКНС-4;
Насосная внешнего транспорта нефти:
● Блок насосной внешнего транспорта нефти поз. НВТН-1;
Факельная установка с каре:
● Горизонтальная факельная установка поз. ГФУ-1;
● Блок трубных расширителей поз. ТР-1, ТР-2;
● Конденсатосборник факельный поз. КС-1;
Система измерения количества нефти сырой:
● Система измерения количества нефти сырой (СИКНС) поз. СИКНС-1;
Система измерения количества газа:
● Система измерения количества и параметров свободного нефтяного газа поз. СИКГ НД, СИКГ ВД, СИКГ ДГ;
Ёмкость дренажная:
● Ёмкость дренажная поз. ЕД-1;
Блок дозирования реагента (деэмульгатор, ингибитор солеотложения, ингибитор коррозии):
● Блок дозирования реагента – БДР-1;

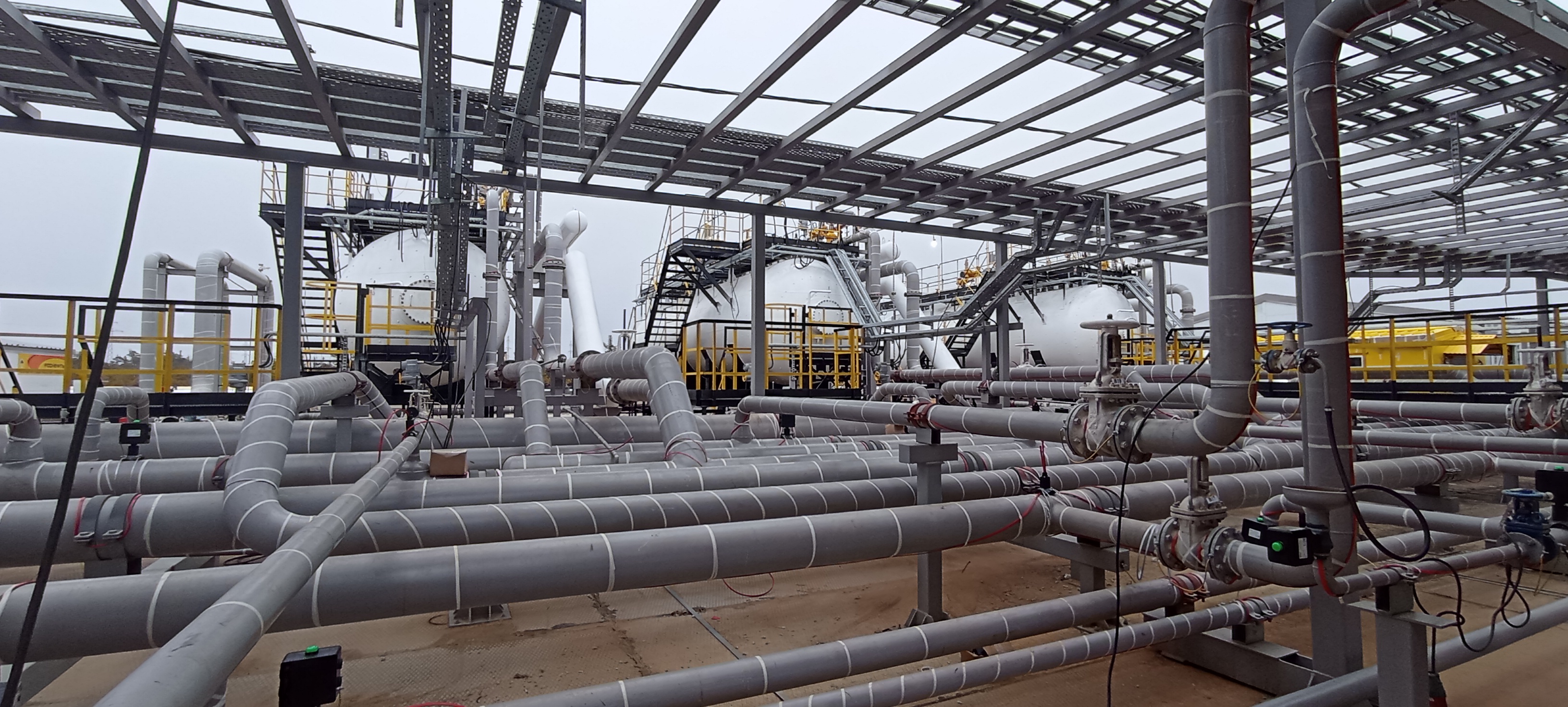

Внешние сети в части ТХ.
ЗАКАЗЧИК
ЗАДАЧА
ГЕОГРАФИЯ
Ханты - Мансийский автономный округ (ХМАО-ЮГРА).
РЕШЕНИЕ
1. ПНР, комплексное опробование с выводом на режим
2. Наладка полевого КИПиА и электрооборудования:
● Проверка прохождения сигналов на ВУ оборудования КИПиА;
● Калибровка каналов КИПиА;
● Настройка диапазонов датчиков КИПиА;
● Настройка исполнительных механизмов;
3. Наладка технологического оборудования:
● Внутренний и внешний осмотр технологических аппаратов и сосудов;
● Проведение гидравлических испытаний трубопроводов совместно с технологическими аппаратами;
● Промывка, продувка трубопроводов и аппаратов;
● Инертизация трубопроводов совместно с технологическими аппаратами;
● Индивидуальные испытания;
● Приём продукта на установку;
● Запуск установки и вывод технологического оборудования на проектный режим;
● Комплексные испытания;
● Разработка временной пусковой инструкции;
● Разработка инструкции гидроиспытаний;
● Разработка программы ПНР.
Успешно выполнены пусконаладочные работы оборудования МУПСВ-Соровская за 20 дней.
РЕЗУЛЬТАТ
ОБОРУДОВАНИЕ
Мобильная блочно-компрессорная установка «МКБУ-Эргинская» предназначена для:

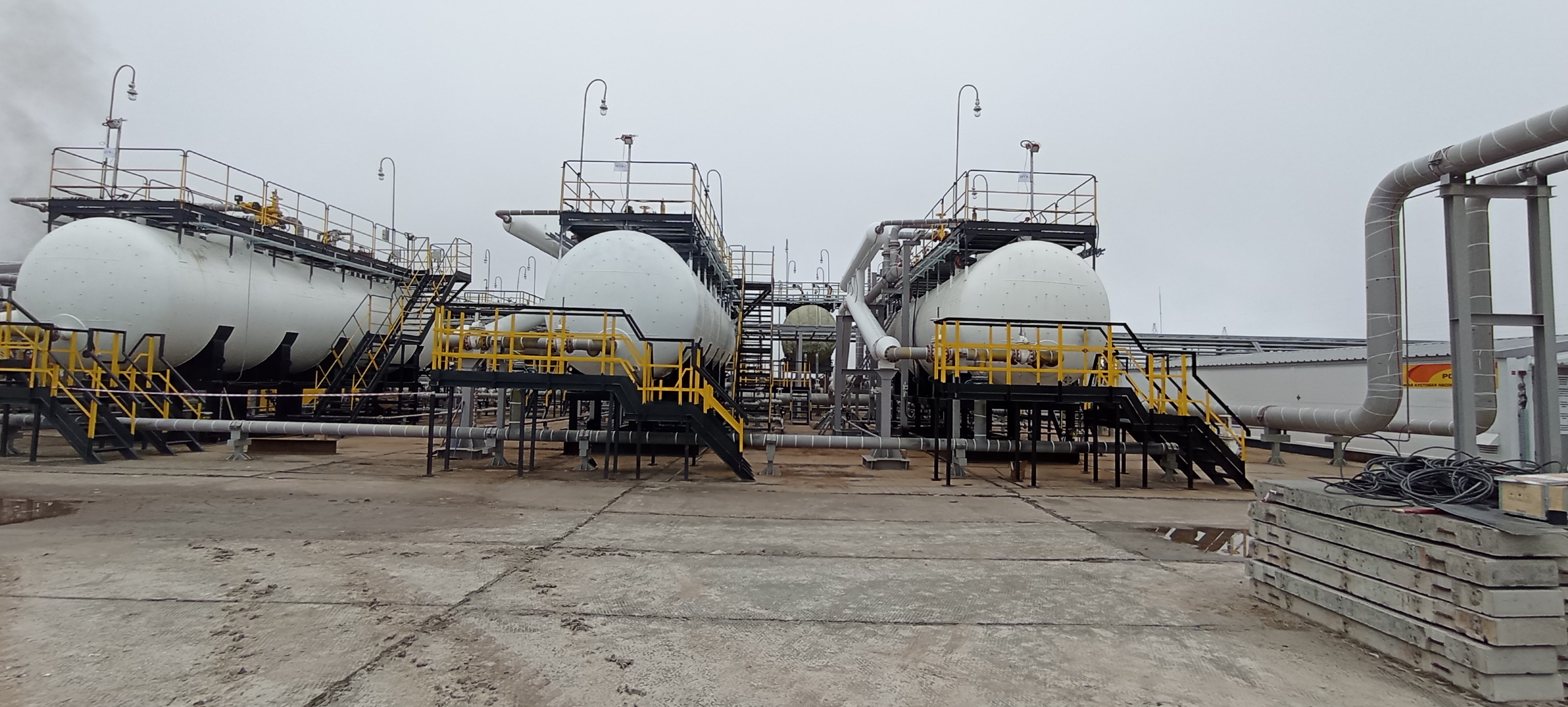

1. Предварительной сепарации и обезвоживания пластовой жидкости: выполняется в устройствах предварительного отбора газа поз. УПОГ-1…УПОГ-3 и сепараторах нефтегазовый со сбросом воды поз. НГСВ-1…НГСВ-3. Данное оборудование обеспечивает успокоение газожидкостного потока, поступающего из нефтесбора на вход в МУПСВ, дегазацию пластового флюида на первой ступени сепарации и предварительный сброс пластовой воды. Остаточная обводненность нефти на выходе из НГСВ-1…НГСВ-3 составляет не более 10 % (масс.).
2. Стабилизации нефти, которая осуществляется в буферной емкости нефти БЕН-1…БЕН-3. за счет снижения давления в аппарате происходит выделение остаточного газа.
3. Перекачки нефти: насосная внешнего транспорта нефти НВТН-1 обеспечивает подачу подготовленной нефти в магистральный трубопровод.

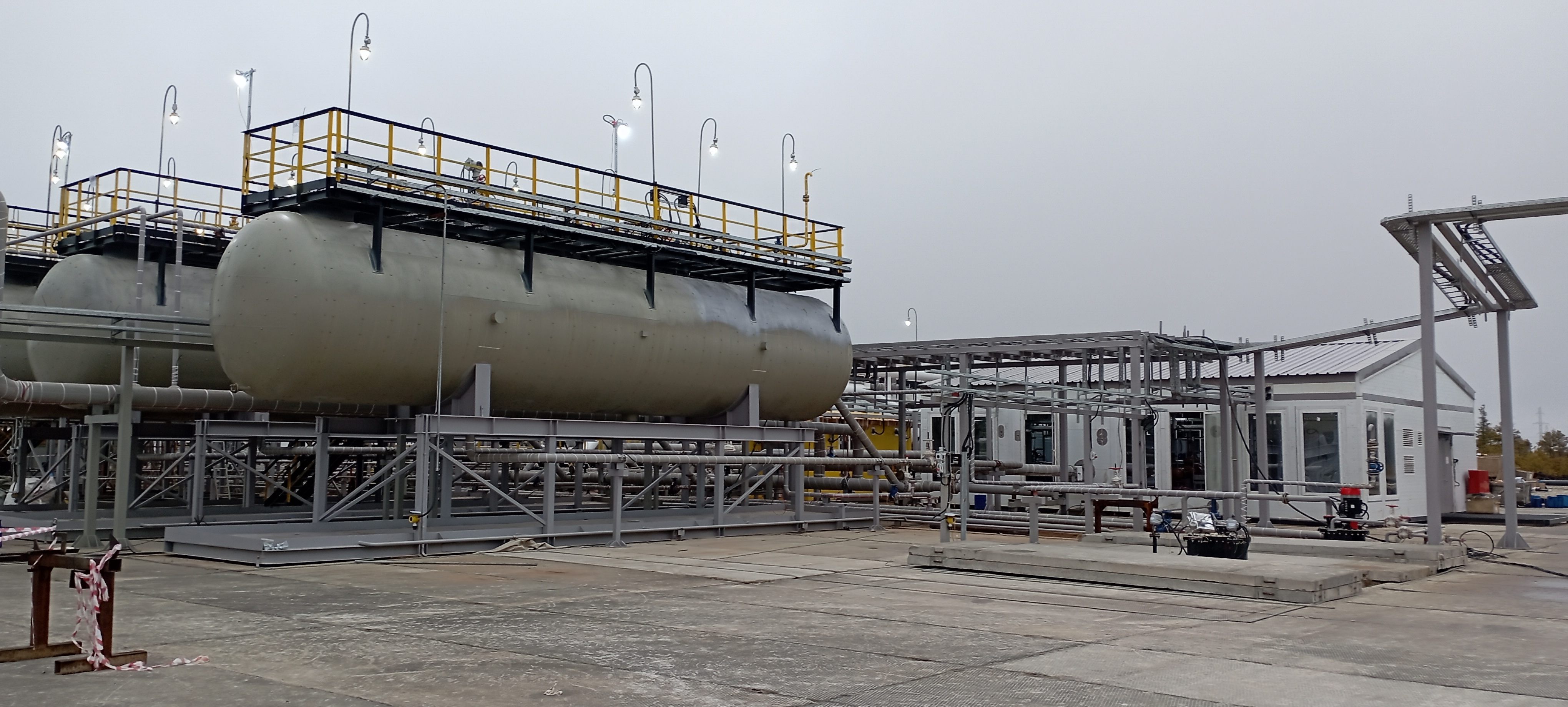

4. Буферные емкости подтоварной воды БЕВ-1…БЕВ-4 предназначены для дегазации и доочистки пластовой воды от нефтепродуктов перед насосными агрегатами.

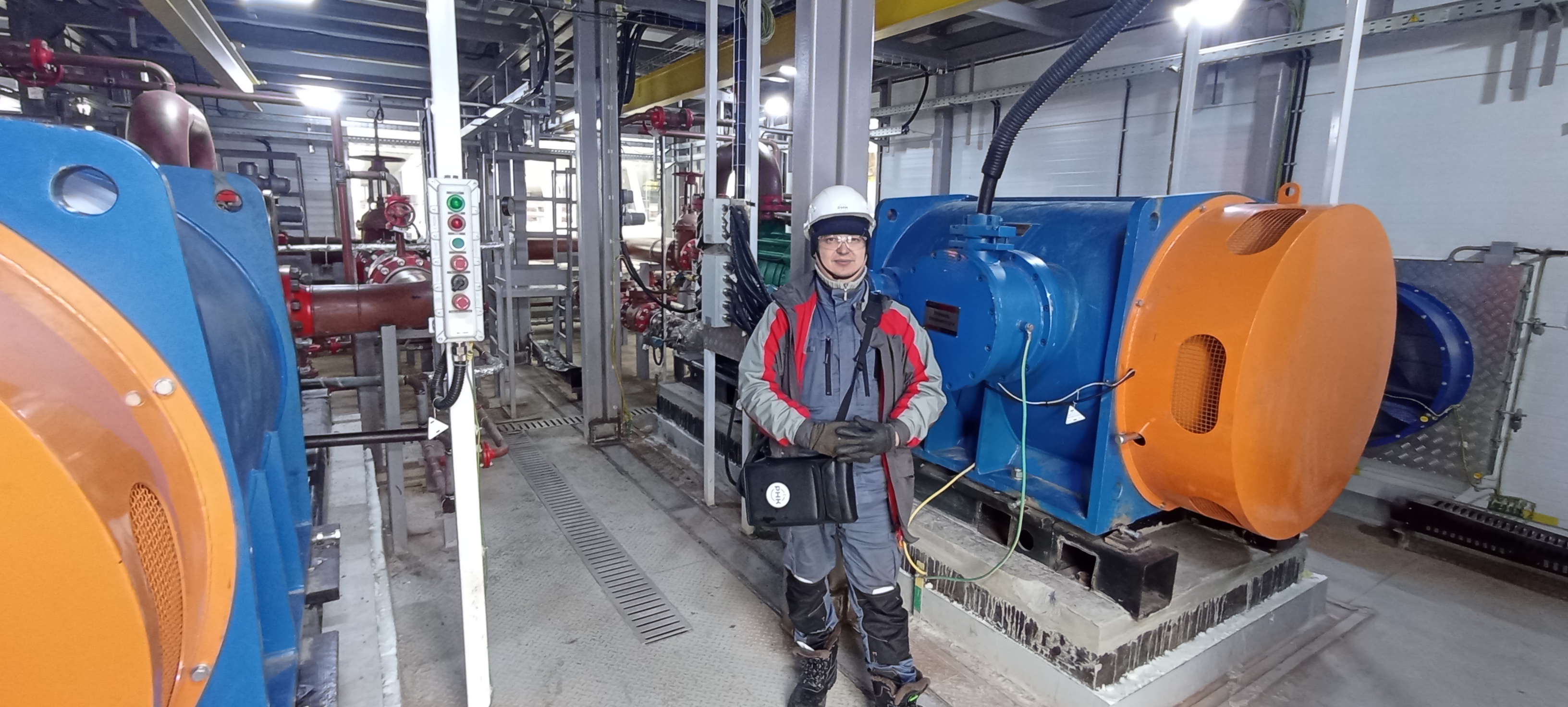

5. Подачи подтоварной воды для закачки в систему ППД Соровского производственного участка, которая происходит за счет работы нагнетательных насосных агрегатов Н-4/1…Н-4/12 в составе БКНС-1,2,3,4. Предусмотрена возможность подачи подтоварной воды на КНС-1 минуя БКНС-1…БКНС-4 при помощи подпорных насосных агрегатов Н-3/1… Н-3/3.
6. Хранения и обеспечения технологического процесса реагентами, осуществляется в БДР 1. Для обеспечения необходимых параметров нефти в водонефтяную эмульсию на вход в МУПСВ подается деэмульгатор. В поток подтоварной воды на выходе из БЕВ 1…БЕВ-4 подаются ингибиторы коррозии и солеотложений.
7. Сбора дренажной жидкости с аппаратов УПОГ-1…УПОГ-3, НГСВ-1…НГСВ-3, БЕВ-1…БЕВ-4, БЕН-1,2,3, СИКНС-1, НВТН-1, БКНС-1…БКНС-5, БДР-1, осуществляется в емкость дренажную ЕД-1, оборудованную полупогружным насосным агрегатом НП-1.
8. Предусмотрена возможность закачки дренажной жидкости из ЕД-1 в точку врезки перед УПОГ-1…3.

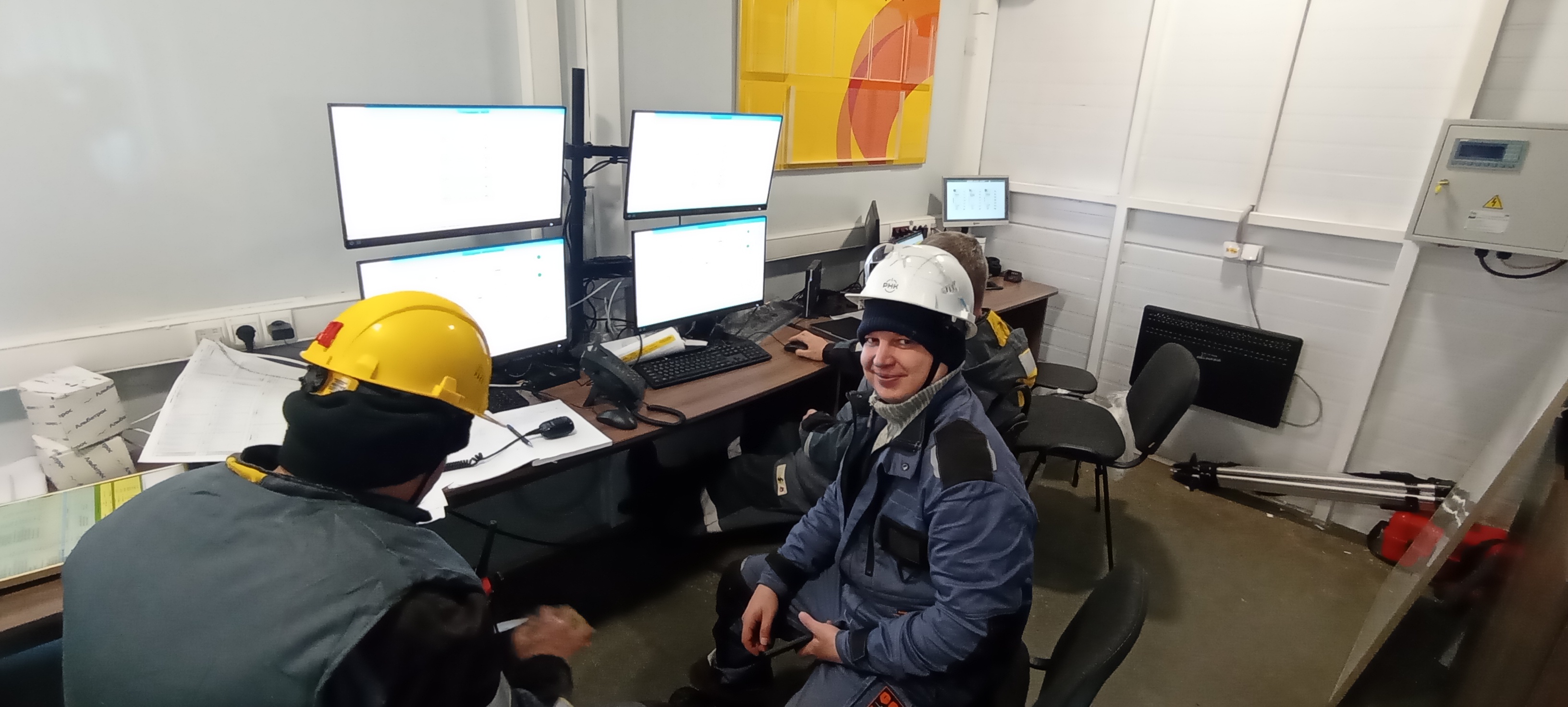

9. Утилизация попутного нефтяного газа ВД и НД происходит на горизонтальной факельной установке ГФУ-1 после сепарации от капельной жидкости в трубных расширителях ТР 1, ТР-2 которая предназначена для сжигания постоянных и периодических газовых сбросов высокого и низкого давления от технологического оборудования. Предусмотрен вывод информации о наличии/отсутствии пламени дежурных горелок на местный щит управления, включение сигнализации на АРМ оператора в момент отсутствия пламени.
10. Сбор дренажной жидкости с ТР 1, ТР-2 осуществляется в кондесатосборнике факельном КС 1, оборудованный полупогружным насосным агрегатом НП-2.
11. Измерения расхода потоков нефти, газа осуществляется в СИКНС-1, СИКГ ВД, СИКГ НД, СИКГ ДГ. Учет подтоварной воды, закачиваемой в пласт, ведется в БКНС-1…БКНС-4.
ПРИНЦИП РАБОТЫ
Проектная мощность объекта, введённого в эксплуатацию в 2024г., составляет по нефти – 255,5 т/ч (3,42 млн. т/г), по подтоварной воде – 261 т/ч. (2,29 млн. т/г).
- Предварительная сепарация и обезвоживание пластовой жидкости выполняется в устройствах предварительного отбора и трёхфазных сепараторах - сепарация газ/нефть/вода;
- Утилизация попутного нефтяного газа ВД и НД происходит на горизонтальной факельной установке ГФУ-1;
- Нефтяная фракция поступает в буферные емкости нефти с последующей откачкой насосной внешнего транспорта нефти далее в сеть;
- Подтоварная вода поступает в буферные ёмкости воды с последующей дегазацией и доочисткой пластовой воды с последующей подачей на насосные БКНС для закачки в систему ППД Соровского производственного участка.
